Kamis, 22 Desember 2011

Teknologi three way connector memberi solusi dalam teknik pemeriksaan Retrograde Colonografy

Print Friendly and PDF
Pengantar
Kontras media barium merupakan kontras media  yang sampai saat ini masih familier untuk digunakan dalam pemeriksaan – pemeriksaan saluran pencernaan. Dari pemeriksaan radiologi  Oesophagus hingga Anus masih  menggunakan larutan barium , kecuali pada kasus – kasus khusus yang merupakan kontra indikasi. Pemeriksaan dengan larutan kontras media barium meskipun bukan hal yang istimewa tetapi fasilitas radiologi yang melayani pemeriksaan dengan kontras media barium tidak banyak, serta jumlah pasiennya yang juga mulai terbatas seiring dengan perkembangan pemeriksaan imejing lainnya. Hal ini menyebabkan perkembangan  pemeriksaan dengan media ini kurang berkembang. Disamping itu radiografer yang secara langsung melaksanakan pemeriksaan dengan media kontras ini juga hanya beberapa orang saja, lainnya dikerjakan oleh Radiologist maupun residen radiologi.
Pada bahasan kali ini saya akan memberikan pengalaman mengerjakan pemeriksaan khusus  Retrograde Colonografi ini setelah  bertahun- tahun dan tidak terhitung pasien yang sudah saya layani ( sekitar  ribuan ).  Sejak awal tahun 1992  hingga 2007 saya masih aktif bergelut dalam pelaksanaan pemeriksaan ini, selebihnya hingga saat ini lebih sering hanya sebagai radiografer pendamping saja ( datang ditempat pemeriksaan colon untuk memberi solusi ).
Tulisan ini pernah saya sampaikan di depan audiens civitas akademika  ATRO / PAM RR DepKes RI tahun 1995, tahun , tahun 2001, tahun 2005 untuk mahasiswa D4 Radiologi Poltekes Semarang dan pada tahun 2007 di pertemuan ilmiah tahunan  radiografer di RS dr.Muwardi Solo. Sehingga bagi sejawat radiographer yang hadir pada saat momentum tersebut membaca tulisan ini barangkali tidak istimewa lagi.
Berbeda dengan tempat lain, ditempat saya bekerja saat itu saya menggunakan larutan barium dengan konsentrasi yang saya buat sendiri dan sudah menjadi resep wajib di RS kami. Selain persiapan pasien untuk prosedur pembersihan kolon seperti urus-urus, lavement maupun dengan alat Colon Hydroterapi . masih ada persiapan larutan bahan kontras barium dan peralatan pemeriksaan colon (colon kit) . Bahan larutan kontras barium dibuat dengan cara sebagai berikut :
Bahan dan alat yang diperlukan pada pemeriksaan retrograde colonografi  adalah sebagai berikut :
1. Bubuk Barium  ( BariumSulphuricum Purrisimum )
     jenis EZ- Paque dengan berat sekitar 250 gram.
2. Bubuk barium jenis EZ- HD dengan berat 25 gram.
3. Air hangat 700 cc
4. Pengaduk
5. Hand mixer
Baiklah saya uraikan dulu mengapa saya menggunakan dua bahan barium dengan type yang berbeda. Berdasarkan pengalaman dan melakukan “penelitian “ ternyata kedua bahan tersebut mempunyai karakteristik yang berbeda. Barium EZ-paque lebih “ringan” dan lebih rendah berat jenisnya daripada EZ HD sehingga ketika dipakai untuk pemeriksaan colon barium type ini sangat cocok dan mampu mengaliri seluruh lumen colon dan tidak mengendap sementara kekurangannya densitasnya rendah. Untuk EZ HD , densitasnya tinggi dan berat jenisnya juga lebih besar kekurangannya jika dipakai untuk pemeriksaan colon potensi pengendapan larutan barium di lumen colon tinggi dan ini akan merepotkan jika kita akan melakukan pengeluaran larutan barium dari dalam lumen colon untuk pembuatan pada sesi double kontras. Air hangat 700 cc digunakan sudah cukup untuk melarutkan barium dan alirannya cukup hingga ileum terminal.Pengaduk untuk mengetes viskositas / kekentalan larutan . Hand Mixer adalah mixer yang biasa untuk membuat roti , ini digunakan untuk mencampur antara barium yang berupa powder /  bubuk dan air hangat supaya pencampuran kedua bahan tersebut bisa lebih homogen.
Kolon foto ( Retrograde colonografi )
Pemeriksaan kolon foto dengan larutan kontras media barium di RS St.Elisabeth tempat saya bekerja dibuat juga dengan menggunakan barium EZ-Paque dan EZ- HD dengan konsentrasi sekitar 0,4 gr/ ml dengan bahan bubuk barium sebanyak 250 gram EZ-paque dicampur dengan 25 gram EZ-HD dan volume airnya sekitar 700 cc, sehingga yang terbuat adalah sejumlah 800cc larutan kontras media barium, dosis tersebut untuk semua pasien dewasa, baik yang gemuk maupun yang kurus. Karena dalam pemeriksaan kolon foto ini keberhasilan pemeriksaannya sangat tergantung pada persiapan pasien maka juga telah disediakan peralatan “ Colon Hydrotherapi “ yang akan membantu pasien dalam membersihkan usus besarnya, sebelum dilakukan foto retrograde colonografi. Namun dalam prakteknya ternyata pembersihan usus dengan peralatan modern tersebut ternyata masih kalah bersih dibandingkan dengan persiapan konvensional yang juga disarankan di RSE untuk penderita kolon foto.



Kekurangan lainnya adalah jika menggunakan colon hydroterapi  maka lumen usus pasien telah jenuh dengan air sehingga terjadi imbibisi yang mengakibatkan gangguan penyerapan larutan kontras media barium di lumen usus tersebut, sehingga gambar yang muncul sebagai akibat dari kurang lekatnya barium di mucosa colon maka gambaran bariumnya menjadi tidak tegas khususnya pada saat foto double kontras. Cara mengatasi keadaan ini dengan membuat larutan barium  dengan konsentrasi larutan menjadi sekitar 0,5 gr / ml.
Teknik Pemeriksaan
Teknik pemeriksaan yang dipakai di tempat saya bekerja sampai saat ini masih menggunakan aplikasi “Three way connector “ yang dikembangkan sendiri.

Menggunakan peralatan sederhana , mudah didapatkan serta murah harganya. Dengan peralatan ini maka pemasukan dan pengeluaran larutan barium dapat terkontrol oleh petugas ( Radiografer ) sehingga jika ada penumpukan barium di kolon dapat diupayakan dengan bantuan palpasi pada perut penderita agar peristaltik ususnya terangsang dan sisa barium yang masih berada di lumen kolon mudah keluar. Foto awal sebagai foto pandu dibuat foto AP Abdomen polos. Setelah itu rangkaian peralatan dan larutan barium disiapkan, suhu larutan diperkirakan sesuai dengan suhu tubuh. Pemasukan larutan barium dapat mengggunakan  irrigator ataupun spuit yang besar ( 60 cc atau 100 cc ). Spot – spot  foto diambil pada saat full filling ( gambaran single kontras pada seluruh lumen kolon ), dengan peralatan three way connector  barium yang ada di dalam lumen kolon dikeluarkan dan dapat dimonitor seberapa banyak yang dimasukkan dan yang telah dikeluarkan.  Pasien tetap berada di atas meja pemeriksaan selama pemeriksaan dan hanya turun jika pemeriksaan telah selesai dilaksanakan. Setelah hampir sekitar 80  % barium yang masuk dapat dikeluarkan  maka dilakukan pemasukan udara untuk membuat gambaran double kontras kolon. Rangkaian foto kolon double kontras dibuat dan setelah selesai maka kanula yang ada di anus pasien dilepas, anus difoto secara khusus untuk melihat keadaan anus tanpa kanula sehingga jika ada kelainan di anus tersebut dapat diketahui tanpa terganggu oleh artificial image tersebut. Foto terakhir dibuat dengan film ukuran 35 x 43 cm proyeksi AP atau PA Abdomen. Pada tahun 1992 hingga 2005 Spot-spot foto diambil dengan peralatan Radiofluorografi Digital dilengkapi dengan sistem yang disebut DSI (Digital Spot Imaging) sehingga mampu membuat data radiograf digital dengan detail tinggi dan dapat dibuat program secara serial hingga 8 image / detik namun tetap masih menggunakan kaset film yang berukuran 35 x 43 cm untuk pengambilan Foto abdomen polos dan full filling saat double kontras.

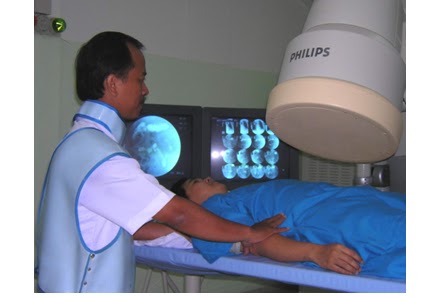

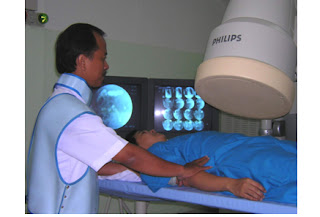

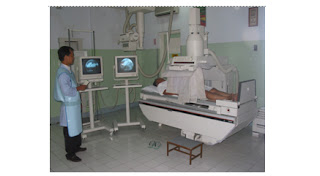

                      Setelah tahun 2005 kami menggunakan Radiofluorografi Digital yang lebih canggih lagi yang mampu manuver dalam berbagai arah karena sistem yang ada menggunakan  model C – Arm. Sehingga tidak perlu lagi menggunakan kaset film analog karena pembuatan radiografnya dapat dilakukan dengan teknik mapping sehingga semua data untuk pasien berupa data yang full digital.

                                        Bagi sejawat yang tidak menggunakan peralatan secanggih diatas tip dan trik ini tetap mampu mengakomodasi keinginan sejawat untuk dapat menghasilkan radiograf retrograde colonografi yang berkualitas .Karena ketika terjadi masalah dengan peralatan digital yang ada maka kami tetap menggunakan teknologi blind foto dan teknologi seperti ini masih sangat banyak digunakan di negeri kita ini. Itulah sekilas tentang pemeriksaan retrograde colonografy. Jikalau  sekarang Barium dengan jenis dan merk tersebut tidak masuk ke Indonesia , teknologi three way connector tetap bisa digunakan dan pengelolaan barium yang saat ini dipakai dipasaran tentu menjadi tantangan untuk dicari solusinya agar hasil pemeriksaan yang ada tetap berkualitas, salam

Senin, 19 Desember 2011

Tip dan trik untuk membuat radiografi Dental Occlusal dengan menggunakan Intensifying Screen

Print Friendly and PDF
Pembuatan radiograf dental occlusal secara analog / konvensional selama ini dilakukan dengan menggunakan film non screen. Hasil yang didapat kebanyakan kurang memuaskan dan kurang detail, bahkan banyak yang di reject juga.Nah untuk mengatasi hal tersebut ternyata ada trik yang mungkin dapat diterapkan para sahabat radiografer. Apa itu triknya?, baiklah kita menengok kebelakang dulu , menurut teori dalam matakuliah radiofotografi emulsi film ( AgBr ) lebih peka terhadap cahaya tampak daripada dengan sinar-X. Nah teori itu kemudian diterapkan pada pembuatan radiograf  dengan intensifying screen yang berada di dalam kaset film analog. Dan ukuran kaset screen yang saat ini beredar untuk pembuatan radiograf analog  terkecil ukurannya 18 x 24 cm  dengan ketebalan sekitar 1,2  cm . Namun di topik ini kita tidak terjebak untuk  sekedar membahas tentang dimensi ukuran kaset namun tentang kegunaan dari intensifying screen yang antara lain untuk mengurangi dosis radiasi dan meningkatkan kualitas radiograf. Lalu bagaimana dengan ukuran radiograf dental occlusal ( HAP foto ) yang cuma seukuran 6 x 9 cm itu ? adakah kaset dan screennya ? Lalu bagaimana mungkin bisa masuk ke dalam mulut pasien jika ketebalan kaset sama dengan yang ukuran 18 x 24 cm ? Coba kita berfikir cerdas tentang bagaimana menempatkan intensifying screen untuk media pembuatan radiograf Dental Occusal . Coba perhatikan gambar di bawah ini  kita coba buat amplop / sampul dari bekas kertas pembungkus film ( bahan ini ada di setiap bungkus film analog ) bentuknya seperti yang berwarna orange , biru muda dan ada sayap untuk perekat dan penutup sampul dibawah ini, warna orange adalah kertas pembungkus film yang ditempeli dengan intensifying screen front sementara yang biru muda diibaratkan screen film yang back kemudian dilipat dibuat amplop / sampul surat ukuran amplop jika sudah jadi  seperti warna hijau tersebut adalah 6 x 9 cm. Amplop kosong masih belum berisi film occlusal. Kemudian amplop diisi film analog / konvensional dengan ukuran sedikit lebih kecil dari amplop  hasilnya seperti yang berwarna hijau dengan isi film diilustrasikan berwarna abu -abu kemudian penutup amplop diplester (warna orange) . Setelah semuanya siap seperti gambar amplop tertutup plester tersebut maka amplop berisi intensifyning screen front dan back yang tengahnya telah berisi film analog siap dipakai untuk membuat radiograf Dental Occlusal , berani mencoba ?
Saya telah menggunakan cara seperti ini lebih dari 10 tahun dengan hasil memuaskan, anda mau mencoba , saya siap bantu mewujudkannya , salam

Sabtu, 17 Desember 2011

Memproses fim dental periapikal dan occlusal dengan prosesing otomatis

Print Friendly and PDF
Ketika di kamar gelap rumah sakit kita ada prosesing otomatis apa yang  dapat kita perbuat supaya kita tidak repot saat mencuci film gigi ? . Film gigi yang dimaksud adalah film dental periapikal ukurannya cm 3 x 4 cm dan juga film dental occlusal ukuran 6 x 9 cm .Ternyata ada cara yang mudah untuk membuat triknya , Coba lihat gambar sebelah , yang warna hijau adalah potongan film bekas yang bening lebar sekitar 7 atau 8 cm dengan panjang 18 cm. kita bentuk menjadi frame yang dapat dimasuki film dental  periapikal ( warna abu-abu ) dengan demikian film dental periapikal tidak akan terlepas ketika kita masukkan ke dalam roll mesin prosesing otomatis. Untuk film dental occlusal tentu ukurannya lebih besar, namun prinsip pembuatan triknya sama dengan yang digunakan untuk dental periapikal. Seperti gambar di atas itulah posisi film gigi dan frame yang dibuat dari film bekas ketika akan dimasukkan ke dalam prosessor otomatis yang biasa kita gunakan untuk prosessing film ukuran general ( 18 x 24 cm , 24 x 30 cm , 30 x 40 cm , 35 x 35 cm dan juga 35 x 43 cm ) .
Apa keuntungan dengan pemakaian prosesing otomatis ini ? Ada beberapa keuntungan yang dapat diperoleh dengan trik ini antar lain :
1. Kondisi pemotretan ( dosis radiasi ) dapat dibuat tetap / dibuat standarisasi
2. Waktu prosesing konstan
3. Hasil radiograf relatif lebih bagus daripada dengan manual
4. Kebersihan selama prosesing lebih terjamin
Apakah anda masih ragu dengan pendapat saya itu ? , Pengalaman saya menggunakan cara praktis itu sudah dilakukan dan diuji lebih dari 10 tahun hasilnya sangat memuaskan , anda mau mencoba ?

Foto alat Colon Hydro Therapy

Print Friendly and PDF
     Colon Hydro Therapy tidak boleh dilakukan
      pada kasus – kasus antara lain  :
     1.  Kehamilan
     2.  Haemoroid, fissure dan fistula rectum yang akut.
     3.  Penyakit radang akut pada usus besar.
     4.  Perforasi pada saluran pencernaan.
     5.  Setelah tindakan operasi pada usus besar.
     6.  Hipertensi arteri yang akut.
     7.  Hernia abdomen.
     8.  Tumor Colon / keganasan Colon.
     9. Penyakit jantung kongestif.
   10.  Gagal ginjal ( CRF ).
   11.  Serosis Hepatis.
  12.  Nekrosis akibat radiasi.
  13.  Anaemi berat.

Colon Hydroterapi dalam pemeriksaan Radiologi

Print Friendly and PDF
MEMBERSIHKAN USUS DARI SISA MAKANAN
DENGAN  METODE  COLON  HYDRO  THERAPY

Usus besar merupakan tempat sisa – sisa makanan yang bersifat toksik, yang dapat menyumbat usus karena menumpuk dan mengeras. Gangguan yang sering terjadi yang berhubungan dengan usus besar  antara lain ; gangguan peristaltik usus, susah buang air besar (sembelit), kembung, sesak napas, sakit kepala, nafsu seks menurun, wasir, jerawat dan proses penuaan  dini, bahkan stress. Untuk membersihkan colon dapat dilakukan dengan minum obat urus – urus ataupun lavemen. Kedua cara tersebut kadangkala tidak dapat diterapkan dengan semestinya karena beberapa sebab.
Radiografi colon lengkapnya retrograde colonografi mutlak usus harus bersih dari kotoran sisa-sisa makanan ,dikarenakan sisa makanan akan menyebabkan artefak yang sangat mungkin menyebabkan kesalahan interpretasi diagnostik. Saat ini kekawatiran kesulitan pembersihan kolon sudah dapat diatasi dengan alat yang dinamakan Colon Hydro Therapy.
Apa itu Colon Hydro Therapy ?
Colon Hydro Therapy  adalah  cara membersihkan usus besar dengan menggunakan alat khusus  yang dapat digunakan untuk memasukkan air bersih ke dalam usus besar dengan suhu yang sesuai dengan suhu tubuh manusia  dan tekanan yang sesuai dengan kemampuan usus besar. Colon Hydro Theraphy  tidak  menggunakan obat laksansia atau zat kimia lain.
TUJUAN    :
Untuk membersihkan  usus besar  dari kotoran /sisa makanan  / zat – zat yang bersifat toksik. Dengan adaya tindakan ini maka usus akan bersih dan dapat berguna untuk  :

1.        Membantu pasien yang kesulitan buang air besar

2.        Memperlambat proses penuaan dini

3.        Mengobati / mencegah penyakit saluran pencernaan.

4.        Mengurangi migran, vertigo dan sakit kepala.

5.        Pikiran bisa tenang,

6.        Tidur bisa nyeyak dan mengurangi gejala psikosomatis.

7.        Meningkatkan daya tahan dan vitalitas.

8.        Memperbaiki gairah seks.

9.        Melangsingkan tubuh.

10.    Menghilangkan jerawat ( menghaluskan kulit ).

11.     Menyiapkan pasien untuk tindakan colonoscopy

12.    Menyiapkan pasien untuk pemeriksaan radiografi colon

Dari semua tujuan diatas selain untuk persiapan pemeriksaan sebenarnya yang terpenting adalah adanya perbaikan metabolisme tubuh sehingga peredaran darah semakin lancar sehingga tubuh menjadi segar dan lebih sehat.
